PCB板、晶振和電流，三者是什么關系？

作者： 揚興晶振 日期：2022-09-14 瀏覽量：

  電路板是對電子行業的人來說都是不陌生的東西，尤其是電子元器件產業的，因?yàn)镻CB板是大部分元件的載體，大約一百多年前出現，它的出現給工業帶來極大的方便，也促進自動化生產效率。

  現在的PCB板越做越小巧、精良，而且早已開始往高精度、高精密方向發展，按照線路板的分層，層數一共有單層、雙層、四層、六層等，還有多層線路板，總之可以根據產品的要求選擇適合PCB板。大多數人看見的電路板上，分布著密密麻麻小小的電子元件，一開始板子只是一個祼板，沒有任何東西，上面的石英晶振，電感器，電容器，聲表濾波器，電阻器，二、三極管，傳感器，晶閘管，機械開關等元器件，都是后面工程師通過技術嵌入上去。

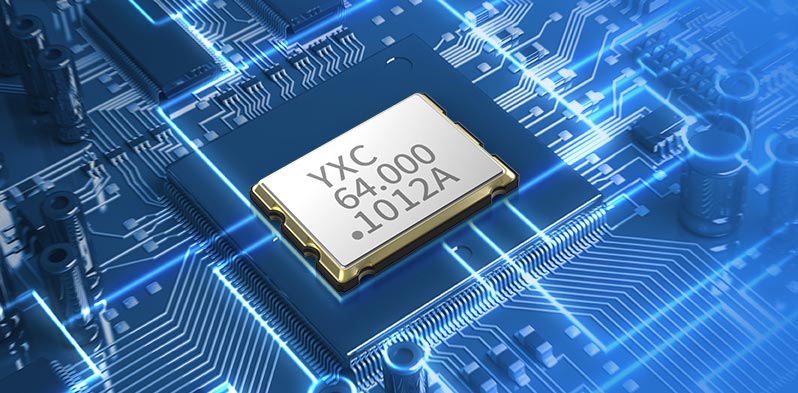

  PCB板上重要性較大的是頻率控制元器件，也就是我們常說的石英晶體，如果說PCB板是電子元件的載體，那么晶振就是載體的開關。因?yàn)樗淖饔茫褪桥c電流接觸后，把電能轉化成為機械能，使板上的其他元器件“動”起來，而且還具有降低系統功耗的功能。簡單來說，就是要把PCB板——石英晶振——電流三種連接到位后，才能完美的發揮作用。

  但是要給電路板安裝貼片晶振或者插件晶振，也有一些需要注意的事情，同一個PCB板要安裝兩顆或以上的SMD晶振，那么就要切割PCB板，機械振動的幅度會有所不一樣。不管設計方案選擇的是進口晶振還是國產晶振，盡量設計最小化機械振動影響。不要采用高靜電焊接，會容易損壞晶體表面或內部，安裝之前，貼片晶振不要暴露在陽光下，也不要放置到潮濕的環境中，會對晶振的性能、品質和壽命產生影響。
