石英晶振的測試方法

作者： 揚興晶振 日期：2022-02-15 瀏覽量：

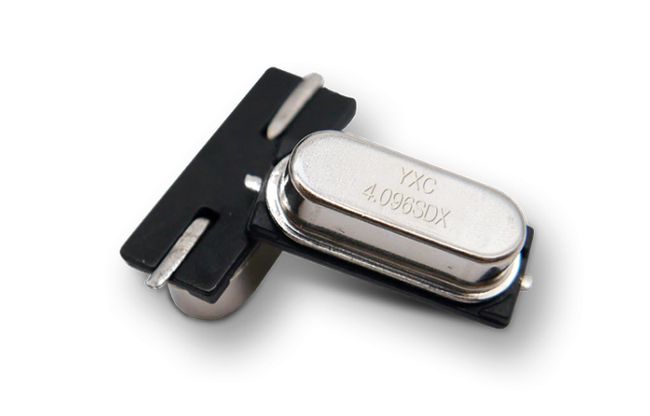

  測量一顆晶振的好壞，簡單易做的方法就是直接用萬用表測量晶振電阻和電壓，根據測量數值能快速有效的判斷晶振質量情況。有時候想要對晶振更全面分析測試，設備和流程需要怎么做?

  測試工具清單

  石英晶振測試需準備的材料、零部件

  1.細紗手套

  2.待測石英晶體元件

  設備及工裝

  1.頻率計(1×10-7)

  2.阻抗計(f：±5×10-6，R1：±10%)

  3.絕緣電阻測試儀(±20%)

  4.精密電容測試儀(±0.1%±0.003PF)

  5.恒溫箱(±0.1℃)

  6.溫度計(-50-+50℃,0-100℃)

  7.鑷子(中號)

  8.各種電容夾具

  9.晶體插板

  10.器件測試回流焊(M6/M7/M8)

  測試前準備工作

  1.將所需電子儀器接通電源,預熱30分鐘以上。

  2.查看技術條件,了解測試內容。

  操作過程

  絕緣電阻測試

  1.調整好絕緣電阻測試儀(電壓100V±15V)。

  2.用儀器表筆碰被測石英晶體元件的外殼與引線間(晶片電極引線),測量其之間的絕緣電阻。

  3.測得的絕緣電阻應符合產品標準,否則判為不合格。

  并電容測試

  1.調整好精密電容測試儀。

  2.用儀表筆測量被測石英晶振元件的并電容,測得的電容值應符合產品標準,否則判為不合格。

  諧振頻率及諧振電阻的測試

  基準溫度條件下,石英晶體元件的諧振頻率及諧振電阻的測試。

  1.將被測石英晶體諧振器放在基準溫度(該產品標準所規定的溫度)下至少放置1小時。

  2.調整好頻率計阻抗計。

  3.在阻抗計上測試被測石英晶體元件的諧振頻率,其值與標稱頻率之差應符合產品標準,否則為不合格。

  4.測石英晶體元件的諧振電阻,則在阻抗計上將石英晶體元件的諧振電阻與標準電阻相比較。

  比較方法

  A高頻石英晶體元件

  首先將與產品標準相符合的標準電阻插在阻抗計上,看其柵流幅度。再將石英晶體元件插在阻抗計上看其柵流幅度(當石英晶體元件要求諧振電阻時石英晶體元件直接插在阻抗計上,當石英晶體元件要求是負載諧振電阻時,則石英晶體元件插在電容夾具上,然后插在阻抗計上。)

  如插石英晶體元件的阻抗計柵流大于插標準電阻時的阻抗計柵流,則判為合格,否則判為不合格。

  B低、中頻石英晶體元件

  在阻抗計上用電位器測出負載諧振電阻(諧振電阻)值，然后插入晶體插孔，記下此時電壓表指針位置。

  實測石英晶體元件，若諧振時電壓表指針位置超過4中位置時，則此晶體元件的阻值為合格，否則為不合格。

  低溫條件下石英晶體元件的諧振頻率及諧振電阻的測試。

  1.將石英晶體元件放在低溫恒溫箱內按產品標準工作溫度的下限恒溫半小時以上。

  2.重復上述相同工步。

  3.注：要求總頻差時，用低溫時實測頻率與標準頻率相減，要求溫度頻差時，用低溫時實測頻率與基準溫度時實測頻率相減，以下高溫測試也如此。

  4.將被測石英晶體元件放在高溫恒溫箱內按產品標準工作溫度的上限恒溫半小時以上。

  5.重復上述相同工步。

  串并間隔的測試(在常溫條件下測試)

  1.調整好頻率計，阻抗計。

  2.按產品標準在阻抗上分別測出被測石英晶體元件在兩種(或多種)負載電容情況下的頻率。

  3.計算出的頻率差值，其值應符合產品標準，否則判為不合格。

  注意事項

  測試時頻率計數：高頻石英晶體元件以第三次顯示的數字為準，中、低頻石英晶體元件以第二次顯示的數字為準。

  為確保晶振在焊接方面不會出現的高溫與加熱速率影響品質，我們要求對晶振模擬焊接條件進行，由器件測試回流焊(力鋒M系列測試回流焊)焊接高溫測試，通過對晶振進行測試可確定出不良的晶振器件

  上錫測試，通過將錫膏熔接其引腳，可抽測晶振引腳上錫是否良好。

  以上是石英晶振測試的全部?jī)?nèi)容,希望對大家有所幫助。保證好的晶振品質是揚興的最大價值，“品質為本，服務為根”一直是我們倡導的經營理念。如果您遇到晶振測試方面的問題，別擔心!我們有專業的技術人員免費提供產品測試服務。
