晶振在功放機中的作用

作者：揚興科技日期：2025-03-20 瀏覽量：

功放機（功率放大器）作為音頻系統的核心部件，負責將微弱的音頻信號放大到足以驅動揚聲器的功率。在傳統模擬功放和現代數字功放（如D類功放）中，晶振作為頻率控制和時鐘同步的核心元件扮演著至關重要的角色。

一、晶振的基本原理

晶振是一種基于壓電效應的頻率控制元件，其核心是石英晶體。晶振是利用石英晶體的壓電效應制成的時鐘頻率器件，在數字電路中扮演著重要角色，譽為電子系統中頻率基準的“心臟”。

二、晶振在功放機中的核心作用
1. 數字信號處理（DSP）的時鐘源
現代功放機普遍采用數字信號處理技術（如DSP均衡、分頻、動態壓縮等），需要嚴格的時序控制。
采樣率同步：音頻信號的模數轉換（ADC）和數模轉換（DAC）依賴晶振提供的時鐘信號，確保采樣率精確（如44.1kHz、48kHz等），避免時基誤差（Jitter）導致的音質劣化。
算法執行時序：DSP芯片的運行時鐘由晶振提供，保證濾波、降噪等算法的實時性，防止音頻信號處理延遲。

2. D類功放的PWM調制控制
在高效D類功放中，音頻信號需通過脈寬調制（PWM）轉換為高頻開關信號。
載波頻率穩定性：晶振為PWM調制器提供基準頻率（通常為數百kHz至數MHz），確保開關頻率穩定。頻率漂移可能導致電磁干擾（EMI）或開關損耗增加。
諧波失真抑制：精準的PWM時鐘可減少開關時序誤差，降低總諧波失真（THD），提升音質純凈度。

3. 系統控制與通信接口
微控制器（MCU）時鐘：功放機的控制邏輯（如音量調節、輸入切換、保護電路）需要MCU協調，晶振為MCU提供主時鐘，保障指令執行和中斷響應的實時性。
數字音頻接口同步：對于支持S/PDIF、I2S或HDMI等數字輸入的功放機，晶振確保數據流與主機設備的時鐘同步，避免數據丟失或噪聲。

4. 無線傳輸模塊的時鐘同步
在藍牙/WiFi功放中，晶振為射頻模塊提供參考頻率，確保無線信號調制的準確性，降低誤碼率（BER），保障音頻傳輸?shù)倪B貫性。

三、晶振選型的關鍵參數
為滿足功放機的性能需求，晶振選型需考慮以下參數：
1. 頻率精度：通常要求±10ppm（百萬分之一）以內，高端設備需±2ppm。
2. 溫度穩定性：溫補晶振（TCXO）或恒溫晶振（OCXO）可應對環境溫度變化。
3. 相位噪聲：低相位噪聲（如150dBc/Hz @10kHz偏移）可減少高頻干擾。
4. 負載電容匹配：需與電路設計匹配，避免頻率偏移。

四、推薦功放機選型方案
在數字音頻中，時鐘頻率的相位噪聲會影響 DAC 的抖動功能，并導致聲源的惡化，為了精確地再現高分辨率聲源，因此，采樣頻率由音頻設備外置的石英晶體振蕩器提供的音頻主時鐘信號。
常見的晶振頻率有：11.2896MHZ、12.288MHZ、22.5792MHZ、24.576MHZ、45.1584MHZ、49.152MHZ。

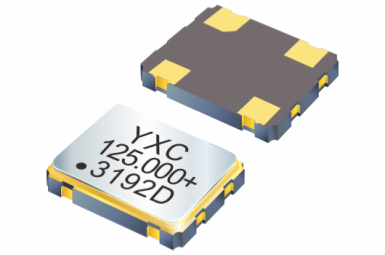

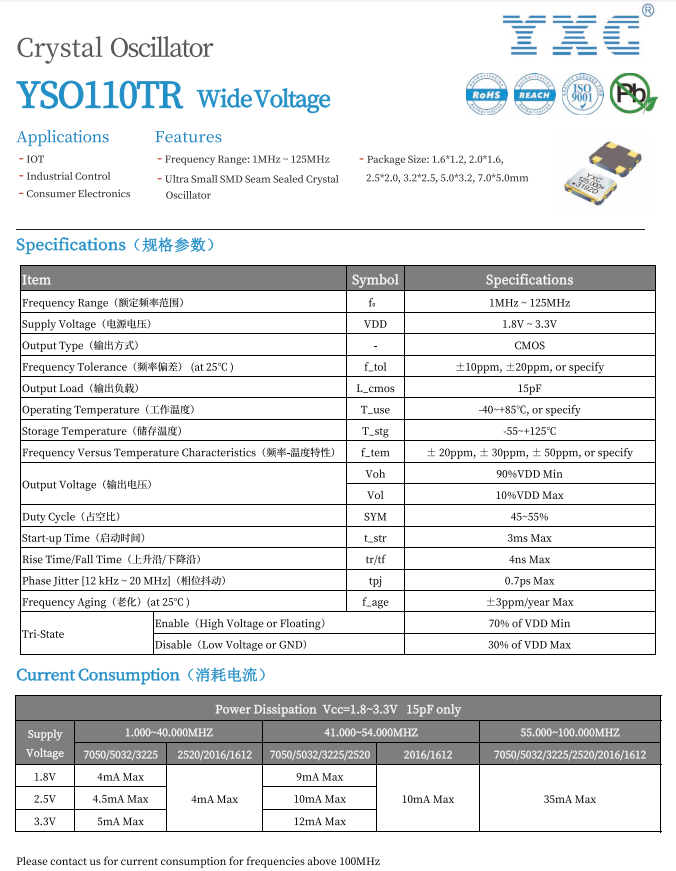

推薦揚興科技（YXC）YSO110TR系列，頻率穩定性±10ppm，頻率范圍1-125MHZ，可兼容多個電壓：1.8-3.3V，工作溫度-40~＋85°，系列規格書如下：
