溫補晶振的幾個重要參數

作者： 揚興科技 日期：2025-09-26 瀏覽量：

在電子系統的時序架構中，時鐘信號的精度如同機械鐘表的游絲擺輪，微小偏差即可引發系統時序紊亂。從移動通信終端的實時交互、基站的信號同步，到導航衛星的軌道測算、精密儀器的計量分析，頻率的毫厘之差都可能導致數據傳輸錯誤、定位偏移或測量失準。溫補晶振（Temperature Compensated Crystal Oscillator，簡稱TCXO）作為高精度時鐘基準的核心器件，憑借內置溫度補償機制，在寬溫環境下實現頻率的精準鎖定，成為高端電子系統的“時序錨點”。

溫補晶振是在普通有源晶振的基礎上，增加了溫度補償功能的高精度振蕩器。普通晶振的頻率容易受環境溫度變化的影響，導致設備性能不穩定。而溫補晶振通過內置的補償電路，能夠自動調整振蕩頻率，抵消溫度變化帶來的偏差，從而提供極為穩定的頻率信號。

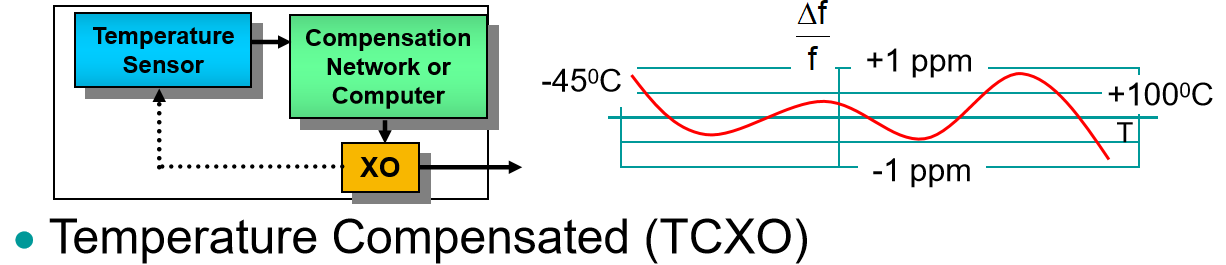

溫補晶振的核心工作原理可以概括為“感知-計算-補償”：

溫度傳感器實時監測環境溫度，補償網絡或計算器根據溫度變化計算出所需的頻率補償量，系統對水晶振蕩器的輸出頻率進行動態調整。

溫補晶振的幾個重要參數：

1、標稱頻率：晶振的理想輸出頻率，通常以兆赫茲（MHz）表示，范圍從幾kHz到幾百M(fèi)Hz。

2、頻率準確度：頻率準確度是指溫補晶振在基準溫度（25℃）下，實際輸出頻率與標稱頻率的偏差值，單位為ppm（百萬分之一）。

4、工作溫度范圍：晶振能保持穩定工作的溫度區間，常見的有（-30℃至+85℃）、（-40℃至+85℃）

5、工作電壓：主流 TCXO 采用1.8V、2.5V或3.3V直流供電，需與系統電源總線匹配。

6、封裝尺寸：封裝尺寸需根據電路板空間和布局需求選擇。

7、輸出波形：常見的有正弦波和方波。

8、相位噪聲：短期穩定度的頻域量度，用單邊帶譜中每1Hz帶寬的功率對載波功率的比值表示

在選擇溫補晶振時，需根據具體應用需求，綜合考慮上述參數，以確保獲得最佳性能和可靠性。
