溫補晶振的5種分類大家要知道

作者：揚興科技日期：2024-01-08 瀏覽量：

對于溫補晶振分類有溫度補償晶體振蕩器、壓控晶體振蕩器、恒溫晶體振蕩器和數字補償晶體振蕩器，這些都是溫補晶振分類，尤其是每一種都有自己獨特的性能。其實對于溫補晶振器由于具有良好的啟動特性、優越的性價比、低功耗、體積小、環境適應性強等優點，這是為什么很多企業喜歡溫補晶振原因。

另外溫補晶振是廣泛應用于通信、導航、雷達、測量儀器等電子設備中。溫度補償晶體振蕩器作為它們的參考頻率源，是上述電子設備的關鍵部件，被稱為這類電子設備的“心臟”，是非常重要零件的。

電壓控制溫補晶振
通過晶振電壓控制端子調整壓控電壓，可以調整晶振頻率精度。

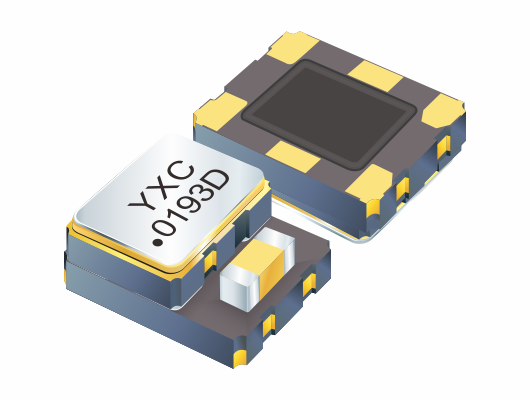

TCXO(溫補晶振)
它是一種帶有附加溫度補償電路的石英晶體振蕩器，以減少因環境溫度變化而引起的振蕩頻率的變化。其溫度補償?shù)脑硎峭ㄟ^改變振蕩電路中的負載電容，使其隨溫度變化，來補償諧振器因環境溫度變化而產生的頻率漂移。

補償晶體振蕩器
在TCXO，微處理器補償晶體振蕩器(MTCXO)是一種相對較新的數字溫度補償晶體振蕩，具有額外的溫度補償電路，以減少環境溫度變化引起的振蕩頻率變化。

OCXO(恒溫晶體振蕩器)
溫補晶振作為它們的參考頻率源，是上述電子設備的關鍵部件，被稱為該類電子設備的“心臟”。它由恒溫槽控制電路和振蕩電路組成。通常，人們用熱敏電阻“電橋”組成的差分串聯放大器來實現溫度控制。

間接補償類型
間接補償可分為模擬和數字兩種類型。模擬間接溫度補償是利用熱敏電阻等感溫元件組成溫度-電壓轉換電路，將此電壓施加到與晶體振蕩器串聯的變?nèi)荻O管上，通過晶體振蕩器串聯電容的變化來補償晶體振蕩器的非線性頻率漂移。

這種補償方法可以達到0.5ppm的高精度，但在3V以下的低電壓情況下受到限制。間接溫度補償是在模擬補償電路中的溫度-電壓轉換電路后增加一個模數(A/D)轉換器，將模擬量轉換成數字量。這種方法可以實現自動溫度補償，使晶體振蕩器的頻率穩定度很高。但具體補償電路復雜，成本高，只適用于基站和廣播電臺要求高精度的場合。
