晶振區分小技巧|有源晶振與無源晶振的不同點

作者： 揚興晶振 日期：2023-02-14 瀏覽量：

      我們踏入電子時代多年，如今的工作生活里，各類智能電器充斥在身邊，它們是如何組成并實現智能效果的呢，我們從最小的零器件開始拆解；一臺設備中至少存在一塊乃至多塊電路板，電路板上包含多種電子元器件，那些微小的器件又起著至關重要的作用，小揚是深圳晶振廠家，因此，今天重點分享晶振器件，歡迎一起探討。

1、晶振的名稱

例如：有源晶振、無源晶振、晶體、晶體諧振器、晶體振蕩器、差分晶振、可編程晶振、oscillator、crystal....

我們在設計選型或者采購過程中，總會跟這些名稱打交道，若了解完整的晶振參數，可以減少很大的工作量，若只有一半的參數，或者只是一張晶振圖片，又該如何分辨呢？如何才能找到我們想要的型號？

2、晶振的兩大類

根據晶振的特性，我們將晶振分為兩類：有源晶振，無源晶振；

簡單來說，有源晶振只要供上電就能輸出振蕩信號；而無源晶體必須增加外接電容（且外接電容與晶振內部電容相互匹配）才能振蕩起來。

3、如何區分晶振

在工作中，很多時候我們需要立馬得知晶振類型、參數，對于不了解的人來說，這將十分困難，接下來分享的幾點，將解決您的疑惑。

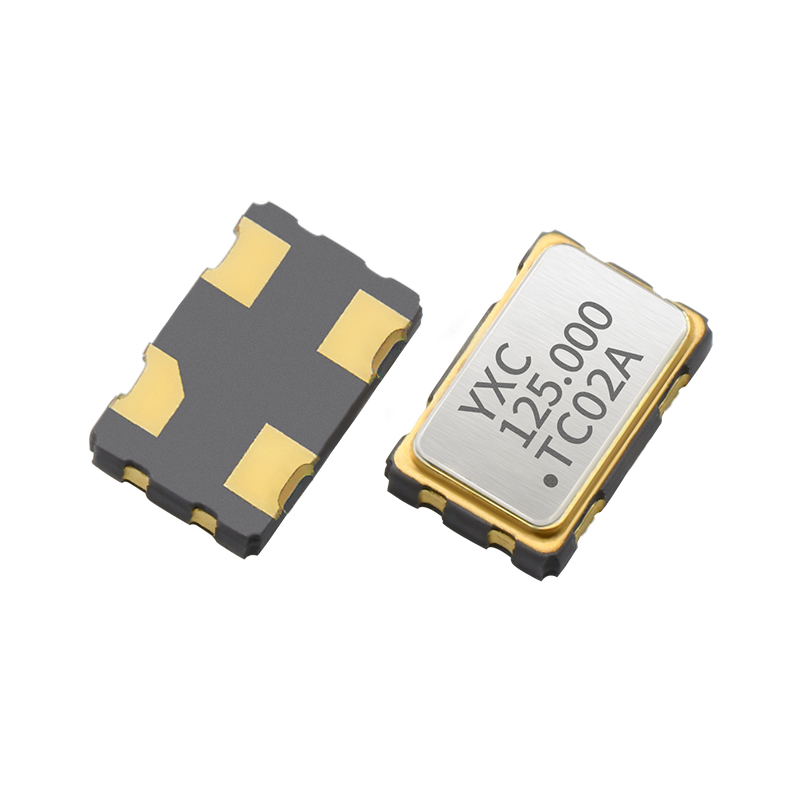

1）通過晶振外觀區分：有源晶振四周帶針腳，無源晶振四周是光滑的。

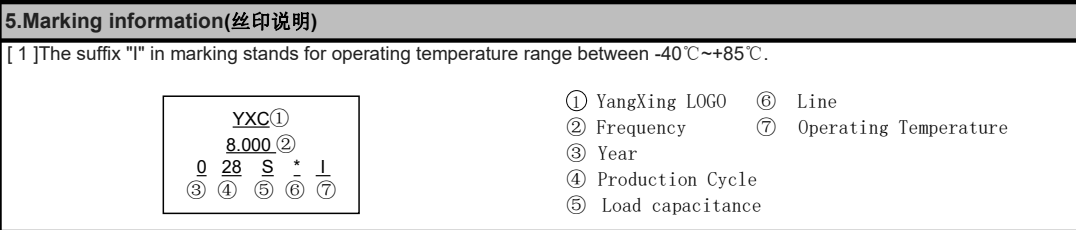

2）通過晶振絲印區分：以YXC品牌為例，無源晶振的電容值會在絲印中體現。

3）通過晶振參數區分：有源晶振參數中必帶電源電壓值，無源晶振參數中必帶負載電容值，值得注意的是，采購有源晶振時需要確認輸出模式。

例如：YSO110TR 8MHZ 1.8V-3.3V ±10PPM -40~85℃ CMOS OT32258MJBA4SL

          YSX321SL 8MHZ 20PF ±10PPM -40~85℃ X32258MSB4SI

4、通過晶振腳位數量區分

四腳以下必為無源，四腳以上必為有源。

希望分享的這篇文章能幫助到您，當然啦，區分晶振的方法不僅限于這幾點，還有很多方式，小揚歡迎大家一起探討。
