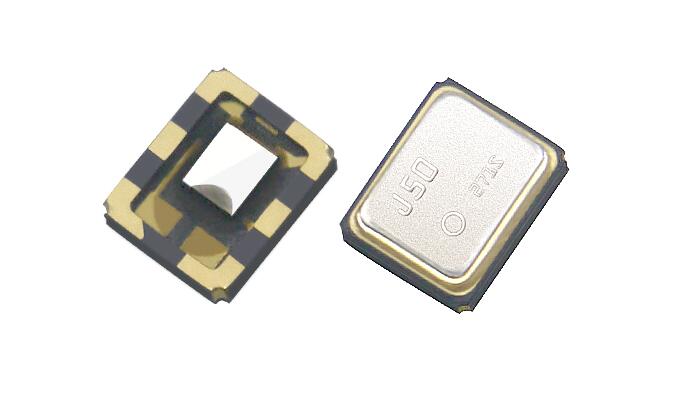

溫度補償晶體振蕩器簡稱溫補晶振(TCXO)，是通過感應周圍環境溫度，將溫度信息做適當變換后控制晶振的輸出頻率，以求達到穩定輸出頻率的效果。簡單的說就是它是在普通晶振的基礎上，加了一個溫度補償電路，而對穩定性方面就采取溫度補償?shù)氖址?，分別是傳統模擬溫補和數字化補償兩種。
那么這溫補晶振一般使用在什么地方呢?下面揚興科技跟您聊聊溫補晶振的應用領域。消費類電子一般都不使用溫補晶振，成本高，沒必要，常溫的晶振就夠用了。通常是用于較為高端的智能設備中，如GPS導航設備、無線通訊設備等。這些產品會因?yàn)楦邷貙?dǎo)致元件出現不良的現象，易造成整個產品的電路燒掉甚至功能失效，想想后果就覺得很可怕。
溫補晶振具有低電壓、低功耗、超高精度的特點，非常適用于這種工作環境中。關鍵的是溫補晶振可以在天氣溫度變化中起到一個互相補助的作用，遇到氣溫低的情況它會根據本身的溫度補償電路來補償由周圍溫度變化產生出的振蕩頻率偏差，從而保護產品的穩定性。
溫補晶振和恒溫晶振是否可以互換？
溫補晶振和恒溫晶振二者的主要區別：
1、工作方式不同。溫補晶振和恒溫晶振都可以做到在寬泛的溫度范圍內輸出穩定信號，但是工作方式不同溫補晶振本身可以進行溫度補償；
2、恒溫晶振比溫補晶振數量級高：恒溫晶振的數量級更高可以達到-9而溫補晶振只能達到-7，這樣就讓兩種晶振分布應用在不同的場合下。
很多客戶都會考慮二者是不是可以互換使用，答案是肯定的。但是需要注意具體的應用環境，溫補晶振和恒溫晶振的確可以互換使用，但是要做到信號頻率保持一致，端接負載相同且輸出信號差不多等，但是實際上對于開機就需要工作的設備而言，都是采用溫補晶振，因?yàn)楹銣鼐д裣胍倪_(dá)到-7數量級需要起碼五分鐘，這方面就不如直接使用溫補晶振更合適，溫補晶振可以快速達到-7數量級。
最后簡單介紹一下溫補晶振關鍵的幾點參數解析
1、頻率準確度，在標準電源電壓，標準負載電容阻抗,基準溫度(25℃)以及其他條件保持不變的情況下,石英晶體振蕩器的頻率相對與其規定標稱值的最大允許偏差不得超過±50。
2、溫度穩定度，其他規格條件保持不變，在規定溫度范圍內石英晶體振蕩器輸出頻率的最大變化量相對于溫度范圍內輸出頻率極值之和的允許頻偏值，即(fmax-fmin)/(fmax+fmin)。
3、頻率調節范圍 通過調節晶振的某可變元件改變輸出頻率的范圍
調頻(壓控)特性 包括調頻頻偏、調頻靈敏度、調頻線性度
①調頻頻偏：壓控振蕩器控制電壓由標稱的最大值變化到最小值時輸出頻率差;
②調頻靈敏度：壓控晶體振蕩器變化單位外加控制電壓所引起的輸出頻率的變化量;
③調頻線性度：是一種與理想直線(最小二乘法)相比較的調制系統傳輸特性的量度。
4、負載特性
其他條件保持不變，負載在規定變化范圍內晶體振蕩器輸出頻率相對于標稱負載下的輸出頻率的最大允許頻偏。
5、電壓特性
其他條件保持不變，電源電壓在規定變化范圍內晶體振蕩器輸出頻率相對于標稱電源電壓下的輸出頻率的最大允許頻偏。
6、雜波
輸出信號中與主頻無諧波(副諧波除外)關系的離散頻譜分量與主頻的功率比，用dBc表示。
7、諧波
諧波分量功率Pi與載波功率P0之比，用dBc表示。
8、頻率老化
在規定的環境條件下，由于元件(主要是石英諧振器)老化而引起的輸出頻率隨時間的系統漂移過程。通常用某一時間間隔內的頻差來量度.對于高穩定晶振，由于輸出頻率在較長的工作時間內呈近似線性的單方向漂移，往往用老化率(單位時間內的相對頻率變化)來量度。
9、日波動
指振蕩器經過規定的預熱時間后，每隔一小時測量一次,連續測量24小時，將測試數據按S=(fmax-fmin)/f0式計算，得到日波動。
10、開機特性
在規定的預熱時間內，振蕩器頻率值的最大變化,用V=(fmax-fmin)/f0表示。
11、相位噪聲
短期穩定度的頻域量度，用單邊帶噪聲與載波噪聲之比￡(f)表示，￡(f)與噪聲起伏的頻譜密度Sφ(f)和頻率起伏的頻譜密度Sy(f)直接相關，由下式表示： f2S(f)=f02Sy(f)=2f2￡(f)，傅里葉頻率或偏離載波頻率；f0—載波頻率。
溫補晶振的常用頻率：10MHz、12.288MHz、16.367MHz、16.368MHz、16.369MHz、16.667MHz、20MHz、26MHz、30.72MHz、50MHz、52MHz等；封裝尺寸2520、3225、5032；精度有±0.25ppm、±0.6ppm、±1.0ppm、±2.0ppm等。
