關于晶振EMC電路設計

作者： 揚興晶振 日期：2022-01-17 瀏覽量：

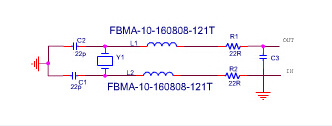

  無源晶振EMC電路

  備注：1.C1、C2為諧振電容，根據功能需要取值

  2.R1、R2可以根據實際情況更換為低阻抗的磁珠

  3.C3為預設計，可根據測試情況增加或者調整

  4.L1/L2可根據測試情況增加或調整

  有源晶振EMC電路

  1.R1為預留匹配設計，可根據實驗情況進行調整或更換磁珠處理

  2.C1為預留設計，可根據實際情況進行增加或者調整。

  3. L1為磁珠，可根據實際測試情況進行調整。

  使用晶振布板的注意點

  1、晶振下方不要走線，晶振出線包地，走線過程不能隔斷，不要過孔換層;

  2、晶振引出的兩根時鐘線也要短，防止形成發(fā)射天線;

  3、晶振輸出腳串電阻，加22或33PF等濾波電容, 電容到地路徑要短;

  4、可以使用擴頻、展頻等手段，但需要硬件支持，同時也可能會影響高速信號質量;

  5、屏蔽晶振，金屬外殼檢查接地，必要時可貼吸波材料進行防護。
