3種方簡單的方法！檢測晶振是否正常工作

作者： 揚興晶振 日期：2022-01-05 瀏覽量：

  晶振結構和設計較為復雜

  加之又是非常脆弱的組件

  當它工作不正常時，就會影響整個電路

  學會如何測試晶振就顯得尤為重要

  接下來，我們一起來了解~

  三種簡單測試晶振的方法

  #01、示波器檢測法

  晶振在激發時會產生正弦波，如果在時鐘引腳上查看代表正弦波的波形是合適的。如果時鐘不能正常工作，請更換晶振。

  當顯示器進來時沒有高壓癥狀，用示波器檢查晶體發現波形非常不穩定，更換微處理器解決了無高壓問題，晶振波形顯示完美的正弦波。

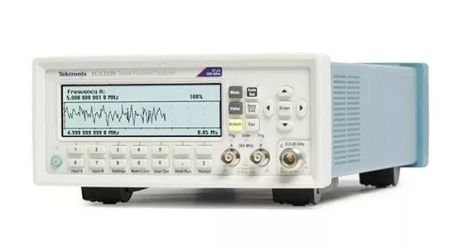

  #02、頻率計數器檢測法

  必須在設備電源“打開”時進行測量。將儀表或頻率計數器的探頭放在晶振引腳上并讀取測量值。確保使用的頻率計數器表的范圍高于正在檢查的晶振頻率。

  如果晶振為8 mhz，那么使用的儀表應該具有能夠檢查該頻率的范圍。假設晶振的讀數為2.5 mhz，那么可以知道晶振不能正常工作，需要更換。普通的數字萬用表通常具有較小的檢查頻率范圍。

  #03、測試電路檢測法

  顯示器件能夠顯示字符和符號，在電子設備中的應用日益廣泛。LED(發光二極管)數碼管和液晶顯示屏是應用最普遍的顯示器件。

  通常，將晶振放置在晶體管的反饋網絡中。如果它振蕩并且LED亮起，這意味著晶振正在運行。如果晶振不工作，LED將熄滅。其他一些昂貴的晶振檢查儀不使用LED作為指示器，而是使用面板儀表來指示晶振是否正常工作。

  |小結：從本文可以了解到測試晶振不是一件輕而易舉的事。檢查的方式有很多種，只有選擇實用且有效的方法才能達到事半功倍的效果，喜歡本文的你，請收藏備用吧!
