實時時鐘（RTC）
實時時鐘（RTC）是一種能夠為電子設備提供持續、準確的時間信息，并在斷電情況下保持時間數據不丟失的集成電路芯片。
主要特點
YXC提供內置/外接32.768KHz晶體的RTC，用于提供精確時間基準。該系列產品在系統斷電或休眠時可通過備用電池或超級電容繼續運行，保持時間的連續性和準確性；同時支持I2C通信，便于與主控芯片進行數據交換。部分系列產品搭配溫度補償技術，具備高精度的穩定性。
主要功能
· 時間顯示：提供當前的年、月、日、時、分、秒等時間信息；
· 日歷功能：具備日期和時間的日歷功能，可以自動調整閏年和每個月的天數；
· 時間戳功能：為事件或數據記錄提供精確的時間標記；
· 電源管理/備用電池：系統斷電或主電源失效時繼續保持時間信息；
· 定時器功能：設置定時器，到達時間時產生中斷信號；
應用場景
· 安防監控系統：提供報警、搜索和回訪等功能的時間標識，各節點間的時間同步。
· 智慧辦公：考勤機、門禁系統等需要精準時間記錄的場合。
· 服務器與網絡設備：記錄設備工作日志，用于設備管理和故障定位。
· 消費電子：數碼相機、MP3播放器、電子手表等設備中提供時間顯示和鬧鐘功能。
· 智能家居：定時控制家電設備，實現能源管理。
· 物聯網設備：保證設備精準運行和數據準確記錄。
RTC分類
1、分離式RTC。
設計方案更加靈活。
產品圖片
產品系列
封裝尺寸
工作電壓
溫度穩定性
特性
SOP-8 / TSSOP-8
1.2~5.5V
-
外置晶體

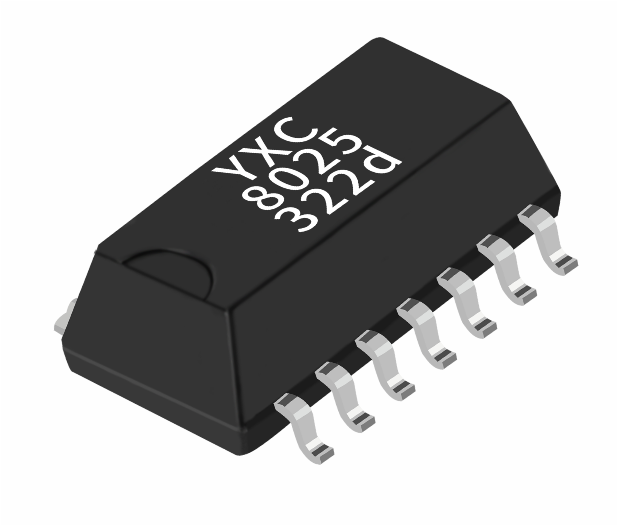

2、帶溫補功能的高精度RTC。
工作溫度范圍內具備優良的穩定性，精度可達+-3.4ppm@-40~+85℃。
|
產品圖片 |
產品系列 |
封裝尺寸 |
工作電壓 |
溫度穩定性 |
特性 |
|
|
SOP-14 |
1.6~5.5V |
±3.4ppm |
內置晶體、高精度補償 |
|
|
|
3225 Ceramic / 3225 LGA |
1.6~5.5V |
±3.4ppm ±5ppm ±13ppm |
內置晶體、小體積、 高精度補償 |

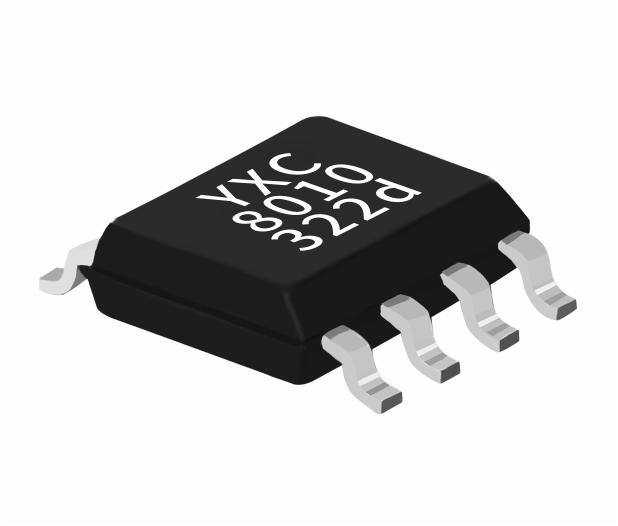

3、低功耗RTC。
低電流消耗（典型值為250nA）。
|
產品圖片 |
產品系列 |
封裝尺寸 |
工作電壓 |
溫度穩定性 |
特性 |
|
|
SOP-8 |
1.6~5.5V |
±50ppm |
內置晶體、低功耗 |
|
|
|
3225 Ceramic / 3225 LGA |
1.6~5.5V |
±11.5ppm ±23ppm |
內置晶體、超低功耗 |

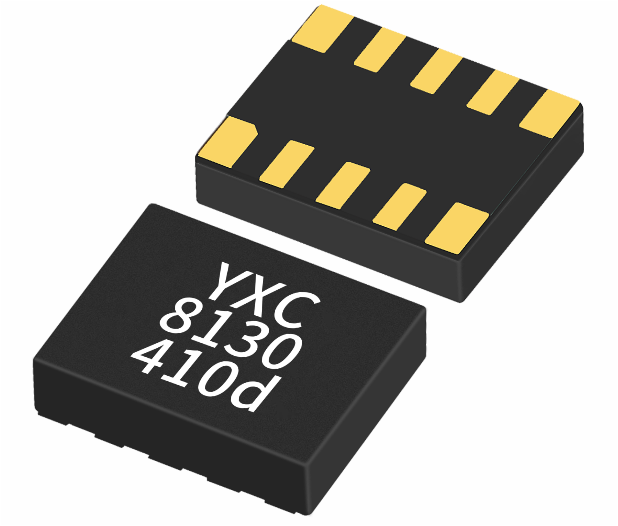

4、小體積RTC。
封裝尺寸為3.2*2.5mm，適用于小型化設備。
|
產品圖片 |
產品系列 |
封裝尺寸 |
工作電壓 |
溫度穩定性 |
特性 |
|
|
3225 Ceramic / 3225 LGA |
1.6~5.5V |
±25ppm |
內置晶體、小體積 |
|
|
|
3225 Ceramic / 3225 LGA |
1.6~5.5V |
±3.4ppm ±5ppm ±13ppm |
內置晶體、小體積、 高精度補償 |
